一、项目简介
项目地址：https://github.com/kiraster/IPA_VIEW_v0.1_Beta
一个使用 Flask 框架组装的IP地址管理平台，很简陋
在配置文件/app/config.py 配置好指定交换机的snmp v2c 只读团体名称后，可以定时轮询指定交换机的arp数据，将获得的ip、mac地址及轮询时间写进数据库；下一次没有轮询到的已知ip会被设置为离线状态
这样就可以拿到一份准确的局域网设备数据（包括曾短暂上线后被轮询到但之后离线的）
前端：Bootstrap、Datatable、sweetalert……
后端：Flask、APScheduler……
数据库：SQLite
二、内置功能
- 首页：没有首页的首页
- IP地址表：显示IP地址使用情况，可在页面进行增、删、改、导出到Excel表格
- 分组：按分组 + 网段显示目录树，右侧显示所选择查看网段的饼图，方块表和网段IP地址表
- 设置：查看定时任务执行情况和轮询参数；将ip子网添加到指定分组
- 数据库：无功能，被定向到404
- 关于：一段话
三、项目结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| | app.py # 没什么用装个样子
| manage.py # 应用入口文件
| README.md
| requirements.txt ＃ 安装库
|
+---app
| | commands.py # 自定义插入组命令
| | config.py ＃ 配置文件
| | models.py ＃ 数据模型类代码
| | task.py ＃ 定时任务代码
| | test_data.py ＃ 导入测试数据
| | __init__.py
| |
| +---admin
| | | lib.py ＃ 可复用功能函数代码
| | | views.py ＃ 视图函数代码
| | | __init__.py
| |
| +---static ＃ CSS JS 插件
| |
| +---templates # 被渲染的html模板
| | | 404.html # 404 页面
| | |
| | \---admin
| | about.html
| | base.html
| | index.html
| | ipgroup.html
| | ipshow.html
| | settings.html
|
|
+---instance # flask db 命令自动生成的文件夹
| db.sqlite3 # sqlite3数据库文件
|
+---migrations # flask db 命令自动生成的文件夹
|
四、安装使用
4.1 下载源码备用
1
2
3
4
5
| # git
git clone https://github.com/kiraster/IPA_VIEW_v0.1_Beta.git
# ZIP
https://github.com/kiraster/IPA_VIEW_v0.1_Beta ->> Code –>> Download ZIP
|
4.2 安装python并配置虚拟环境
经过热心群众测试python3.12运行本代码有错误，使用python3.10可以完美规避安装环境报错问题
1
2
3
4
5
6
7
8
9
10
11
12
| # 使用venv
# 创建虚拟环境
python -m venv venv
# 进入虚拟环境
.\venv\Scripts\activate
# 使用miniconda3
# 可以miniconda安装python，使用介绍见作者博客https://kiraster.github.io/posts/f2cfb11.html
# 创建一个虚拟环境（指定Python版本3.10）
conda create -n ipa_base python=3.10
# 激活虚拟环境
conda activate ipa_base
|
4.3 修改配置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| # 定义flask代码中的配置项
class FlaskConfig:
HOST = '127.0.0.1' # 设置主机地址，'0.0.0.0' 表示监听所有可用的网络接口
PORT = 80 # 设置端口号，此处设置仅python manage.py启动有效；flask run模式参考4.5
# 开启调试模式
DEBUG = True
# 数据库连接URI
SQLALCHEMY_DATABASE_URI = 'sqlite:///db.sqlite3'
# SQLALCHEMY_TRACK_MODIFICATIONS当设置为True时，SQLAlchemy会在对数据库进行修改操作（如添加、更新、删除记录）后发出信号，
# 以便其他组件（如Flask-Migrate）能够捕获这些变化并生成相应的数据库迁移脚本。
SQLALCHEMY_TRACK_MODIFICATIONS = False
# 定义SECRET_KEY，CSRF保护需要一个密钥来安全地对令牌进行签名。
# 默认情况下，这将使用Flask应用程序的SECRET_KEY。如果想使用单独的令牌，可以设置WTF_CSRF_SECRET_KEY
SECRET_KEY = '21caf73529034bf8ad2d04e820dc2f1d'
# APScheduler配置参数
# job1 和 job2 时间建议从30改为300
class APSchedulerConfig:
# 开启API查询接口
SCHEDULER_API_ENABLED = True
job1_name = '定时轮询ARP表'
job2_name = '定时更新没有轮询到ARP表项的IP地址状态'
job1_seconds = 300
job2_seconds = 300
# 最大定时任务实例数
# 此数值是指“比如说你网络卡了30分钟以上，而前一次轮询没有完成，就会堆积到2次轮询任务，大概就是这么个意思”
SCHEDULER_MAX_INSTANCES = 66
class SNMPConfig:
# 当超过30分钟没有updated_at值更新，则available值置为False；单位：分钟
REFRESH_TIME = 30
SNMP_DATA = [
{'snmp_host': '192.168.56.10', 'snmp_community': 'public'},
{'snmp_host': '192.168.56.20', 'snmp_community': 'xswl_public'},
]
|
4.4 安装库
1
2
3
| pip install -r requirements.txt
# 网络不行用下面这个
pip install -i https://pypi.tuna.tsinghua.edu.cn/simple/ -r requirements.txt
|
4.5 运行
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| # 创建当前版本的数据迁移脚本
flask db init
# 数据迁移脚本
flask db migrate
# 创建数据库
flask db upgrade
# 在IPGroup表创建一个默认组
# 输入以下命令，填写默认组组，回车使用默认值“Default”，默认组名称随意起都可
flask insert group
Name [default]:
# [可选]，导入测试数据，如果可以抓到snmp数据不要导入，不然还要逐行删除
python .\app\test_data.py
# 启动应用
# 注意2种方式访问端口不一样
python manage.py
# 相关配置在class FlaskConfig中
# 或第二种办法

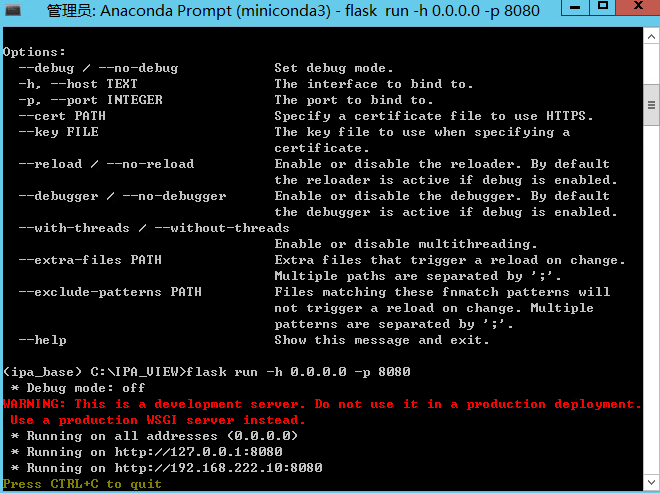

flask run（建议用此方式）
# 此模式启动仅支持在本机使用固定地址http://127.0.0.1:5000/admin访问，即使修改config.py中相应参数也无效。
# 若想修改默认5000端口并运行通过ip:端口方式访问，请以下面命令运行，并注意放行相关防火墙端口。
flask run -h 0.0.0.0 -p 8080
# -h 后为要监听的网络接口地址，'0.0.0.0' 表示监听所有可用的网络接口
# -p 后数字为要修改的服务端口
|
五、设置
5.1 ip子网手动分组
网页前端设置选项那里可以手动将ip子网（类似192.168.1.0/24）创建到新的分组里，支持中文，同时该子网在默认分组里会自动去掉，只显示你创建的分组里。
注意当某分组内子网有新设备上线后，会自动显示在默认分组中，需要手动重新添加了。
5.2 关于删除不生效
需要手动刷新网页
5.3 预览
浏览器地址栏输入：127.0.0.1/admin/ ，或者 127.0.0.1[:port]/admin/
5.4 批处理文件自启动
为了最大限度解放打工人，需要做到一键运行乃至开机即启动。
5.4.1 准备批处理运行环境

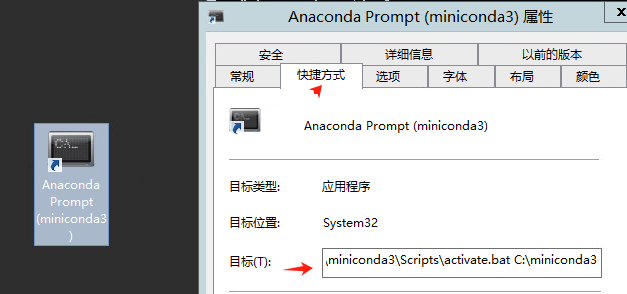

找到AnacondaPrompt(miniconda3)图标，查看图标属性并复制目标栏内内容备用
%windir%\System32\cmd.exe "/K" C:\miniconda3\Scripts\activate.bat C:\miniconda3
复制”/K”后面的内容,不要照抄，安装路径都不一定相同
C:\miniconda3\Scripts\activate.bat C:\miniconda3
5.4.2 批处理内容
为了调用miniconda3，需要在命令前加call，完整批处理内容如下，保存为bat文件即可。
1
2
3
4
5
6
| @echo off
call C:\miniconda3\Scripts\activate.bat C:\miniconda3
call activate ipa_base
cd /d C:\ipa_VIEW
call python manage.py
cmd /k
|
仅供参考
注意：
C:\ipa_VIEW是我程序解压的位置，/d参数用于跨盘符切换
cmd /k是为了不关闭cmd窗口
运行效果如下图
六、预览截图
参考 https://kiraster.github.io/gallery/IPA_VIEW_v0.1_Beta/
后记
2024-4-9
1、可以通过scripts代码实现简单加密访问，放到index.html就行了
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| <SCRIPT language=JavaScript>
function password() {
var testV = 1;
var pass1 = prompt('请输入密码:','');
while (testV < 3) {
if (!pass1)
history.go(-1);
if (pass1 == "这里输入你想设置的密码") {
alert('密码正确!');
break;
}
testV+=-1;
var pass1 = prompt('密码错误!请重新输入:');
}
if (pass1!="password" & testV ==3)
history.go(-1);
return " ";
}
document.write(password());
</SCRIPT>
|
2、子网添加分组后，一段时间在default组还会发现同样子网。这是因为又扫描到了新地址。作者CsiR这样回复的：
是，写入sqlite的时候没加判断，分组跑默认值去了
